标准驱动部件

圆柱齿轮

6种尺寸:40,50,60,80,100,125

14种速比:6.75;9;12;14.50;19;26;29;39;51;53;61;62;82;109:1

蜗轮侧面磨削,钢化,淬火,轴端软

特殊齿轮,青铜蜗轮

齿廓:K DIIN 3975/76

齿轮等级:7fs" 模拟DIN3963/DIN3967

右手轮

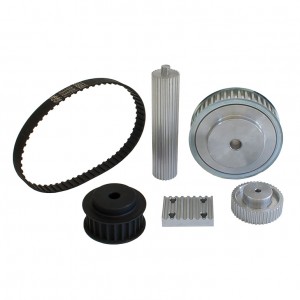

定时同步带

HTD®型材,节距3M-9 — 4M-170

T和AT轮廓度量符合DIN ISO7721 节距 5和10mm

梯形轮廓符合DIN ISO5294 节距XL-XH

同步皮带轮;铝材带圆柱孔;钢;灰口铸铁

胀紧套

定时度量 长度145-210mm

定时带轮法兰

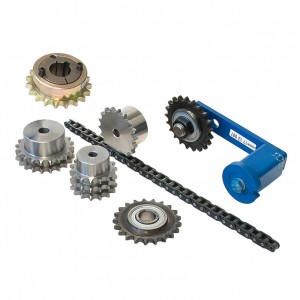

链轮驱动

单链和多链链轮,单侧轮毂;材料:C45 W.St.Nr.1.0503,

强度600-700N/mm²

单链和多链的实心板轮

材质:片材,强度500-600N/mm²

节距:6mm - 1 1/2"

用于夹紧衬套的链轮(System Taper-Lock®和Vecobloc®)间距为3/8 x 7/32至1“x 17,02 mm

精密滚子中心,根据DIN 8180/8187标准,间距为4x2,7至1 1/2 x 1“

链条胀紧器和胀紧轮具有特殊的球球轴承和偏心胀紧环

滑轨,胀紧辊,链轮安装轮毂等

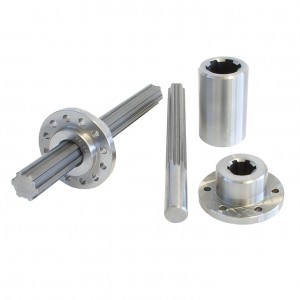

花键轴和轮毂

键轴和齿形轴 DIN9611 和DIN5463 带实心轴端,铣削,未硬化,
材质:热处理钢C35K,尺寸:66x11x14 bis 38x1,25x29

花键轴和齿形轴 DIN9611 和DIN5463 未硬化,
材质:热处理钢C45,尺寸:6x11x14 - 38x1,25x29,长度 250 - 4000mm

带内部轮廓的安装毂DIN 9611,5463,5480
材料:可热处理钢C45,WSt.-Nr. 1.0501,未硬化

带内部轮廓的套管DIN 9611,5463,5480
材料:热处理钢16MnCr5,WSt.Nr. 1.7131,未硬化

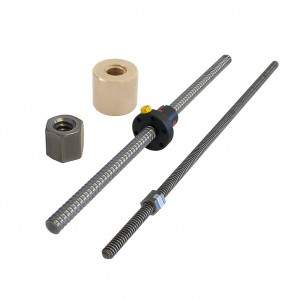

精密主轴驱动

梯形丝杆 DIN 106

精密轧制,单线,容差7e

尺寸: Tr12x3 - Tr 70x10

材质:C15 应力释放;材料编号:1.0401

法兰螺母,重型载荷中也有

圆形和六角形梯形螺母

滚珠丝杠

材料 Cf53(1.1213) 感应淬火至60±2 HRC

两个轴端都进行软化退火处理

滚珠丝杠的法兰及螺母

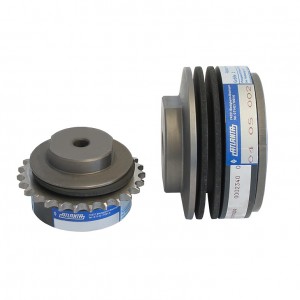

滑动中心

轻载荷和重载荷系列

尺寸: 孔 d1 19至120mm

最大扭矩:10 - 6800Nm

最大速度:650 - 8500 min–¹

有油或无油运行下,替代衬片

更换板簧和衬套

无轮链轮,间距:8x3 - 25,4x17,02 mm

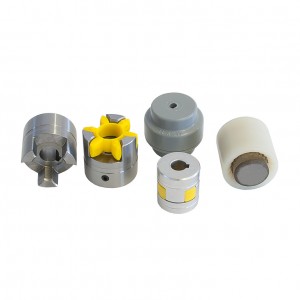

联轴器

齿轮式联轴器(订货号71 12 ...)
额定扭矩20〜760 Nm 最大速度4000 - 14000 min¹


铝扭力爪联轴器(订货号71 36 ...)
额定转矩7,5至190 Nm 最大速度7100 - 19000 min-¹


滑动联轴器(订货号71 33 ...)
额定扭矩13〜4200Nm 最大速度2500至12500 min¹


链接(订货号13 ...)
额定转矩60〜5700Nm 最大速度800至5000min-¹

万向节

窝接头 - 设计B
单双重设计,静态断裂力矩7〜6000 Nm,速度可达800 U / min


通用轴 DIN 808标准设计,带滑动轴承,
单双重设计,静态断裂力矩为40〜1200 Nm,速度可达1000 U / min


通用轴 DIN 808,专用滚针轴承设计,
单和双重设计,静态断裂力矩80至800 Nm,速度超过1000 U / min
